催化燃燒廢氣處理系統：

　　由活性炭吸附床 催化、燃燒床、吸附風管及吸附閥門、脫附風管及脫附閥門、阻火器、洩爆及氮氣保護系統 活性炭、催化劑 風機、控制系統、排氣煙囪組成催化燃燒廢氣處理系統

運用領域：

　　吸附回收淨化适用于印刷、電子、塗料、橡膠、塗裝行業。可回收的有機物種類如下：烴類：苯、甲苯、二甲苯、溶劑油、石腦油、重芳烴等。鹵烴：三氯乙烷、二氯甲烷、三氯甲烷、四氯化碳等。酮類：丙酮、丁酮、甲基異丁酮等。酯類：乙酸乙酯、乙酸丁酯、乙酸丙酯等。醇類：乙醇、異丙醇、丁醇等。

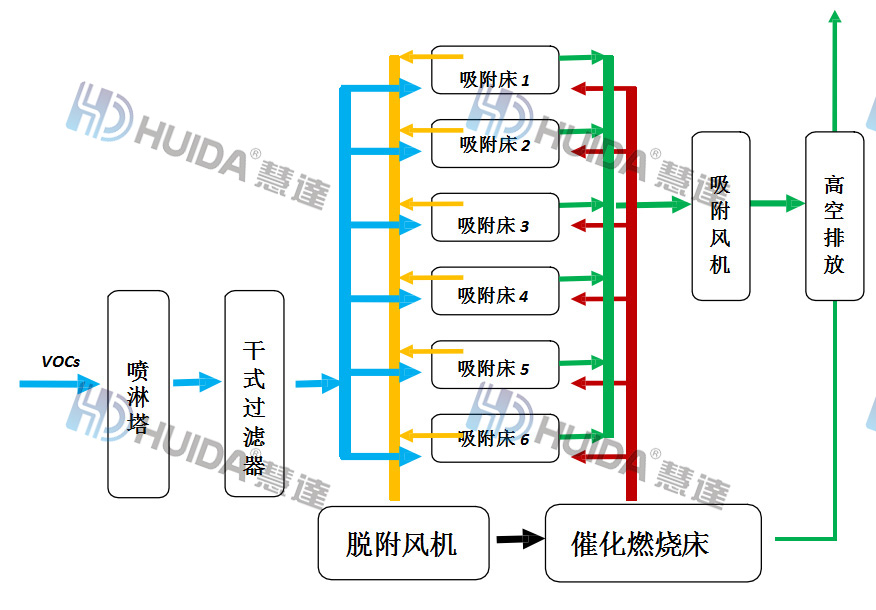

活性炭吸附脫附催化燃燒系統工藝流程：

　　利用微孔活性物質對溶劑分子或分子團的吸附力，當廢 氣通過活性炭時，其中的有機溶劑即被阻留下來，從而使有 機廢氣得到淨化處理，又根據分子熱運動理論，從催化燃燒 床加給吸附床熱能，提高被吸附分子或分子團的熱運動能量，當分子熱動力足以克服吸附力時，有機溶劑分子便從吸附 體系中争脫出來，從而使活性炭得到再生，同時有機廢氣得到濃縮。

　　活性炭脫附時，燃燒後産生的熱能一(yī / yì ／yí)部分排往大氣，一(yī / yì ／yí)部分送往吸附床，用于活性炭的脫附再生。這樣可以滿足燃 燒和(hé / huò)脫附所需熱能，大大節省能耗。

　　當某個吸附床吸附飽和(hé / huò)需要(yào / yāo)脫附再生時，由PLC程序自動切換到脫附工作狀态。脫附結束，該吸附床重新回到吸附工 作狀态，由此循環脫附和(hé / huò)吸

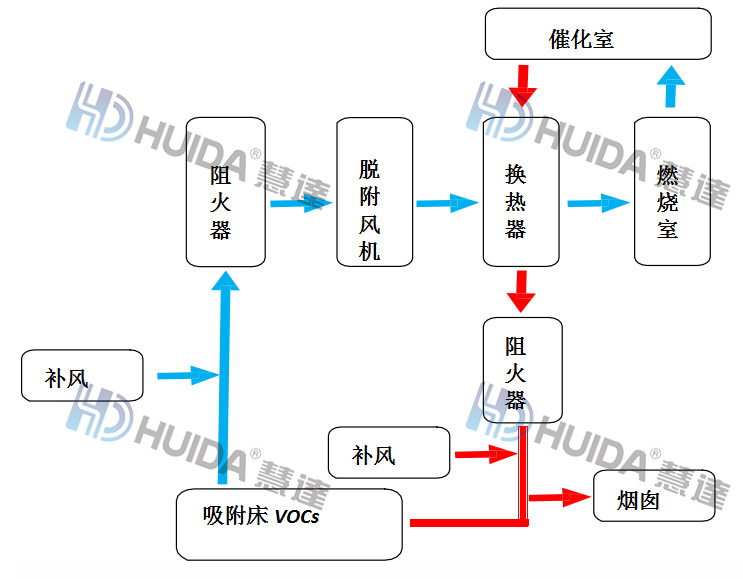

催化燃燒系統工藝流程

　　吸附床内廢氣在脫附風機的作用通過阻火器及換熱器進 入燃燒室，當燃燒室溫度加熱到一(yī / yì ／yí)定溫度時，達到廢氣燃燒 反應溫度，再通過催化室的作用，使廢氣分解成二氧化碳和(hé / huò) 水，再進入換熱器與低溫氣體進行熱交換，使進入的低溫氣 體的溫度升高以達到廢氣所需的反應溫度，而高溫氣體被換 熱成150-200℃的氣體，再經過阻火器後，一(yī / yì ／yí)部分排至煙囪， 一(yī / yì ／yí)部分進入吸附床用于活性炭脫附再生，如此循環工作。

　　如達不到廢氣的反應溫度，加熱系統會通過自控系統實現補償加熱，以此保證燃燒室内廢氣所需的反應溫度，廢氣 有效去除率達到97%以上。本系統由催化燃燒主體設備、風機及電控系統組成。 催化燃燒主體設備由換熱器、催化室、電加熱器、阻火器和(hé / huò)防爆裝置等組成，阻火器位于進出風管道上，防爆裝置設在主體的頂部
